          經濟型數控車床
          點擊放大
          產品型號:
          CNC400
          產品名稱:
          經濟型數控車床
          參考價格:
          產品特點:
          CNC400經濟型數控車床配有完備的S.T.M功能,可發生和接收多種信號,控制自動加工過程。該機床床身導軌采用火焰淬火工藝,耐磨性強,精度保持性好;主軸系統結構先進,回轉精度高,抗震性好,具有較好的切削性能;縱橫向采用滾珠絲桿傳動,動態響應優良,整機噪聲音低。
            CNC400經濟型數控車床的詳細資料:

          一、CNC400經濟型數控車床的用途和特性:
          CNC400經濟型數控車床采用機電一體化設計,外形美觀,結構合理,用途廣泛,操作方便。該機床可實現自動控制,能夠自動完成車削多種零件的內外圓、端面、切槽、任意錐面、球面及各種公英制圓柱、圓錐螺紋等工序。并配有完備的S.T.M功能,可發生和接收多種信號,控制自動加工過程。該機床床身導軌采用火焰淬火工藝,耐磨性強,精度保持性好;主軸系統結構先進,回轉精度高,抗震性好,具有較好的切削性能;縱橫向采用滾珠絲桿傳動,動態響應優良,整機噪聲音低。

          該機床對于大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力,尤其是加工錐面、球面等特形零件更能顯示出它的高效率、質量穩定可靠的優越性。

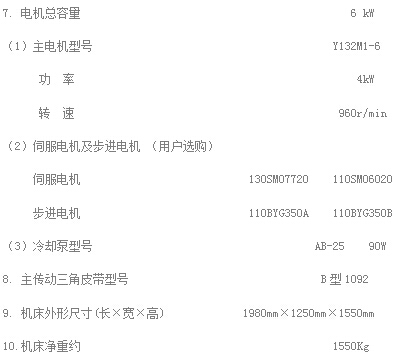

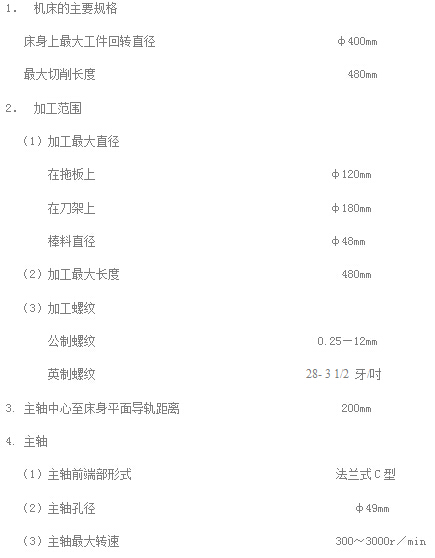

          二、CNC400的主要規格與參數:

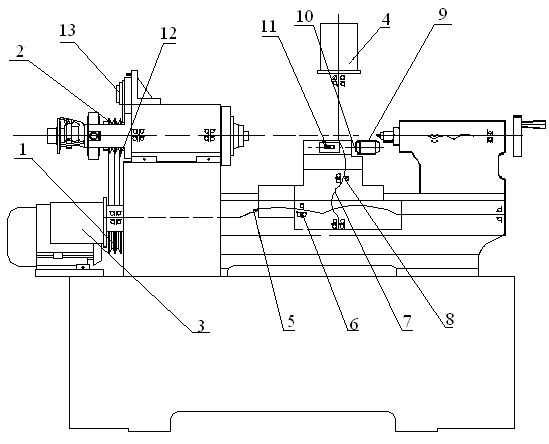

          三、CNC400的傳動系統:
          1. 傳動系統
          主軸的旋轉運動,是由主電機經皮帶輪(1)皮帶輪(2)帶動主軸作旋轉運動。主軸的正反轉由電氣控制主軸電機作正反轉來實現,故本機床主軸正反轉具有相同的級數與轉速。

          2. 進給系統
          刀架縱向移動,是通過步進電機(或伺服電機)3,驅動絲桿5轉動,經螺母6帶動拖板而實現。
          刀架橫向移動,是通過步進電機(或伺服電機)4,驅動絲桿7轉動,經螺母付8帶動拖板而實現。
          刀架換位由電機9驅動蝸桿10帶動蝸輪11轉動來實現。

          同步帶輪12-13帶動光電編碼器轉動,將主軸位移變化信號傳遞給計算機,計算機根據所設定的螺距進行插補,控制刀架加工下列圓柱或圓錐螺紋:

          (1)公制螺紋:螺距0.25-12mm

          (2)英制螺紋:28- 3 1/2 牙/吋

          刀架縱橫向移動方向、距離及進給速度,按照所輸入的加工程序數據經過計算機處理,發出所需要的脈沖0信號,經驅動器放大功率后,驅動步進電機(或伺服電機)3、4拖動機械負載,實現機床的自動控制。

          刀架縱(Z)向進給范圍:10—2000mm/min

          刀架橫(X)向進給范圍:5—1000mm/min

          四、CNC400的結構與調整:

          1.主軸軸承的調整:

          該機床主軸的回轉精度依靠控制其徑向跳動及軸向竄動來保證(見合格說明書檢驗G4、G5等項)。徑向跳動主要由主軸前端的軸承來保證。機床使用日久,軸承間隙過大,上述各項精度不能滿足,則需分別對前后軸承進行適當調整,以消除其過大的間隙。但要注意軸承間隙調整過小,會使主軸運轉溫升過高等不正常現象發生。因此,調整后應進行主軸高速空運轉試驗,1h后測定軸承溫度不得超過70℃,溫升不得超過40℃,否則重新調整,其調整,方法如下:

          主軸軸承的調整

          CNC400主軸與軸承裝配結構見(圖2)在調整其主軸前軸承時,當需對主軸后軸承進行調整時,將螺釘2先松開再將螺母1沿主軸正轉方向稍微轉動,使軸承3與內圈向右移動減少主軸的軸向間隙。調整合適后,擰緊螺釘2即可。


          (圖2)主軸軸承調整圖

          2.尾座移動與鎖緊

          用手推拉尾座到需要的位置,然后逆時針扳動1即可固定。(見圖3)


          (圖3)尾座移動與鎖緊圖

          五、CNC400的搬運、安裝和試車:
          1、機床的搬運:

          用叉車搬運機床,搬運前(見圖6),為使機床保持平衡,應將氣缸移至導軌末端,并鎖緊固定,以防止滑動,失去平衡。搬運時,應將叉車兩前叉在床腳下分別放在恰當的位置,叉起離地面時,應察看左右兩邊是否平衡,若不平衡,應立即輕輕放下機床,重新調整前叉位置,直到能平穩搬運為止。


          (圖6)機床搬運圖

          2、機床的安裝:

          機床在出廠前已經全面調整和切削試驗,如安裝不正確必將影響整機精度和性能。請務必注意,機床須用地腳螺栓安裝在堅固的基礎之上,以保證其能穩定地工作,地基尺寸見附圖7,其深度根據用戶當地的地質條件確定,一般約為400毫米左右。


          (圖7) 安裝基礎圖

          機床用四組楔鐵支承,每組兩塊放在地腳螺栓附近,其規格為寬40-60mm,長140mm,斜度50。下面一塊大頭向內用水泥固定,上面一塊大頭向外便于調整。

          地腳螺栓孔內灌入水泥,待水泥干透再進行精調。用水平儀在導軌兩端檢查安裝精度,導軌的縱向及橫向水平儀均不得超過0.06/1000。精調時一面調整楔形墊鐵同時擰緊地腳螺釘,直至機床安裝精度達到要求為止。地腳螺栓應均勻擰緊,但不得影響安裝精度。精度合格后用水泥固定楔鐵并修好地基表面。

          3、清洗和試車:

          機床在試車前,必須用煤油仔細洗滌防銹涂料,絲桿和導軌面應仔細清潔,然后按第12頁潤滑系統圖(圖5)對各潤滑點加油。接通電源以前應仔細檢查數控系統和機床電氣系統是否完好,電機有無受潮,然后按照數控系統接線圖和總裝圖將系統與電機及各功能部件之間插頭插好,并將功放開關置于斷開位置。開動機床之前必須認真了解機床的結構,熟悉機床使用說明書、數控系統的使用說明書、電動刀架說明書。接通電源后,首先檢查主電機旋轉方向是否符合規定,然后打開系統電源開關檢查風機是否進入正常運轉狀態,嚴禁在風機停轉情況下工作。利用手動方式檢查系統的伺服驅動單元,檢查各執行部件工作是否正常。按照程序輸入步驟試輸入零件加工程序,經空運轉檢驗各功能正常后方可切削加工。

          (關于坎門機床CNC400的完整說明書,請點擊上方產品資料)
